光纤衰减器作为一种光无源器件,用于光通信系统当中的调试光功率性能、调试光纤仪表的定标校正,光纤信号衰减。产品使用的是掺有金属离子的衰减光纤制造而成,能把光功率调整到所需要的水平。
中文全称：光纤衰减器 英文全称：Fibre optic attenuator
简称:衰减器
工作原理：
1、空气隔离技术
光在光纤中传输受到全反射定律的制约，无法散射出来，保持强度的相对稳定。而一旦其脱离光纤，在光纤与光纤之间加入空气间隔，光就会散射出去，从而引起光的衰减。由于光从普通光纤中入射到空气中散射很强，为此要使衰减量控制一定的范围，就要确保隔离距离及保持两端光纤的对准。通过这个原理可以制作法兰式固定衰减器和可调衰减器。 法兰式固定衰减器采用隔离衰减片，根据曲线图制作一定厚度的衰减片，将衰减片植入法兰中，就可起到固定光衰减的作用。法兰式可调光衰减器采用机械旋转原理，通过机械旋转调节两端连接器间的距离?可使光衰减在0~30dB之间。
2、位移错位技术，此方法是将2根光纤的纤芯进行微量平移错位，从而达到功率损耗的效果。
通过使用普通尾纤，用熔接机将2根尾纤的纤芯在错位的情况下进行熔接工作，使光在传输过程中发生偏芯损耗，得到连接器式固定衰减器，又称在线固定衰减器。
3、衰减光纤技术，根据金属离子对光有吸收作用，研制出参杂金属离子的衰减光纤，与普通光纤每公里有衰减系数一样，这种衰减光纤也有固定的衰减系数，只不过这种衰减系数不按公里计算，而是按照毫米计算。将衰减光纤穿入陶瓷插芯?经过特殊工艺处理?可以制成阴阳式的固定衰减器。
4、吸收玻璃法
经光学抛光的中性吸收玻璃片也可被应用于光衰减器的制作。 利用物质对光的吸收特性，制成片状或条状的中性暗色玻璃，放在光路上，可以将光强衰减。 吸收玻璃以透过率T及以分贝数表示的衰减率区分。透过率T=透射光强/入射光强 ，衰减率η=1/T ， 以分贝数表示的衰减率β=10 x logη=- 10 x logT ，以分贝数表示的衰减率可方便估算多片组合时的衰减率，将叠加各片的衰减率分贝数相加即为组合衰减片组的衰减率，以分贝数表示。片状被制成固定的衰减值，而条状根据其内部连续递增的暗色物质不同部位的衰减值也不同。 单块片状光吸收玻璃可以制作固定衰减器，多块片状吸收玻璃可以通过轮盘转换制成分档可调试衰减器，而条状吸收玻璃通过连续位移可以制成连续可调衰减器。
5、固态光衰减技术
空气隔离和吸收玻璃形式的可调光衰减器都是采用机械式的方法完成衰减的可调性，现在也有少量的采用各种固态光衰减技术，比如可调衍射光栅技术、MEMS技术、液晶技术、磁光技术、平面光波导技术等。

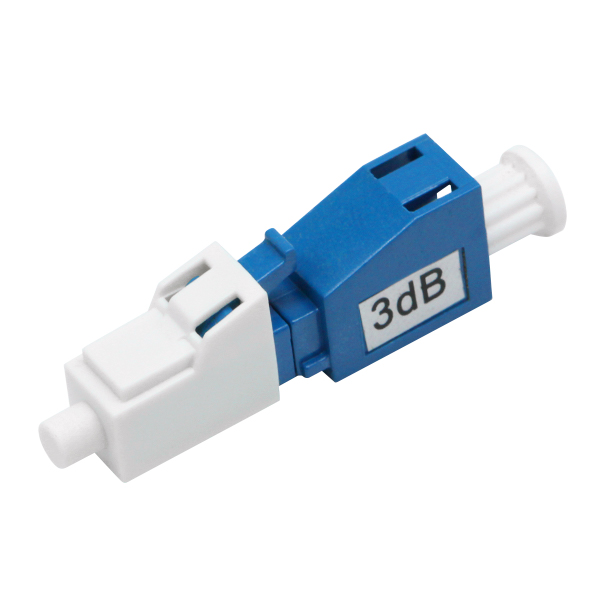

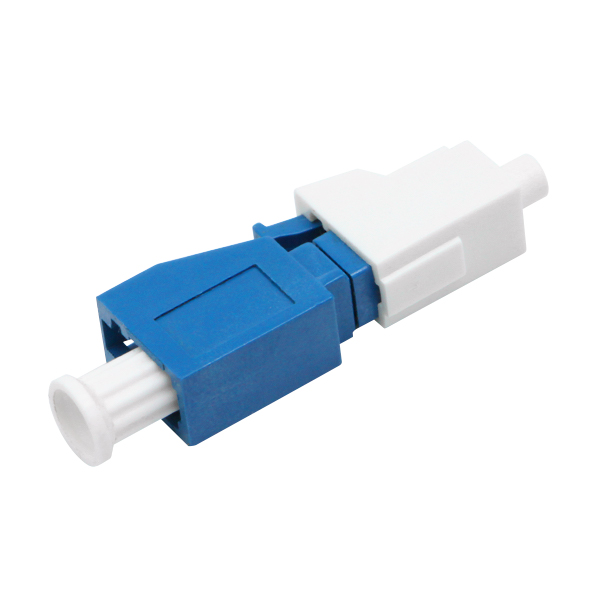

QATF-LCMP-LCFP-UPC_3dB 一卡扣点阴阳衰减器
【产品描述】
| 项目 | 参数 | |
| 衰减光纤（构成衰减器） | SM/MM衰减光纤 | |
| QATF-LCMP-SCFM | 光纤接口 | 阴阳式，公头：LC:UPC/APC，母头：SC:UPC/APC |
| -UPC/APC | 壳体材料 | 公头LC塑料，母头SC金属 |
| -xxdB | 衰减值/精度（指定波长测试） | 1, 2, 3, 5, 6, 7dB±0.5dB，10, 12, 15, 20, 25, 30dB±10% |
| 可选衰减值/精度（指定波长测试） | 1~7dB±0.5dB，10~30dB±10% | |
| 回损 | SM:UPC＞50dB， APC＞60dB，MM≥20dB或不适用 | |
| 插拔次数 | ＞1000次 | |
| 工作波长 | 单模：1260~1620nm，多模：850/1300nm或客户指定 | |
| 最大功率 | 250mW | |
| 工作温度湿度 | SM:-40℃~+85℃, MM:-25℃~+70℃，湿度≤95%RH | |
| 储藏温度 | -40℃~+85℃ |
