【概要描述】

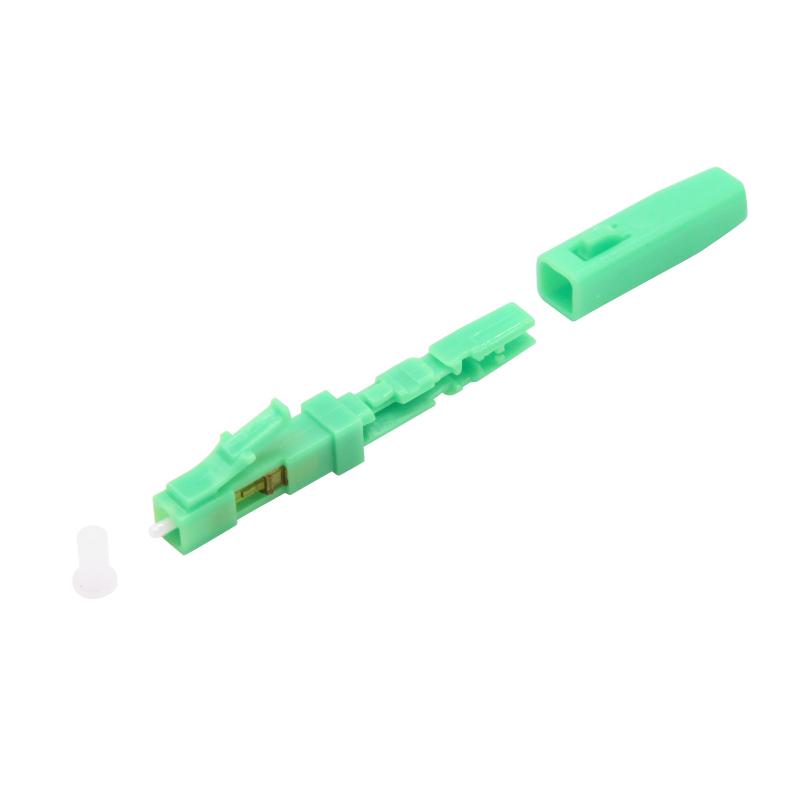

2020 QLC45Z2 LC快速连接器（皮线）规格书含说明书.pdf
| 项目 | 数值 | 备注 |
| 插入损耗 | ≤0.3dB,MAX0.5dB | |
| 回波损耗 | 单模：UPC≥50dB；APC≥60dB，多模≥25dB | |
| 平均组装时间 | ≤3分钟 | |
| 一次组装成功率 | ≥95% | |
| 重复组装次数 | 5 | |
| 耐拉 | 蝶形光缆25N | |
| 适配光缆 | 3.0x2.0mm蝶形光缆，可缠绕芳纶方式装载2.0/3.0室内缆 | |
| 预埋光纤 | G657A1，可订制G652D, 多模62.5/125, 多模50/125，OM3，OM4 | |
| 工作温度 | -25~+75°C 或 -40~+85°C | |
| 储藏温度 | -40~+85°C | |
| 储藏温度 | -40~+85°C | |
| 配件 | 剥纤切纤定长导轨条 |
耐拉标准
5.15-抗拉
按照如下方法进行机械型现场连接器的抗拉测量：
a)条件
负荷重量：光纤型(250um)为4N、光纤型(900μm)为10N,光缆型(2.0)及光缆型（蝶形）为20N（Cable (drop cable)20N）、光缆型(3.0)为50N（Cable (3.0)50N）;
负荷时间：光纤型30s,光缆型2min（Fiber 30s,Cable 2min）;
施加负荷速率：50N/min<速率<250N/min;
施加负荷点离机械型现场连接器的距离：L=22cm~28cm。
